三菱PLC编程软件模拟plc程序的方法 三菱PLC编程软件如何模拟plc程序

三菱PLC编程软件是一款功能强大的工具，它不仅能够进行仿真和调试，还可以用于故障诊断。然而，许多用户在使用该软件时，对如何模拟PLC程序不太清楚。下面将为大家带来详细的操作介绍，让我们一起来看看吧！

三菱PLC编程软件如何模拟plc程序

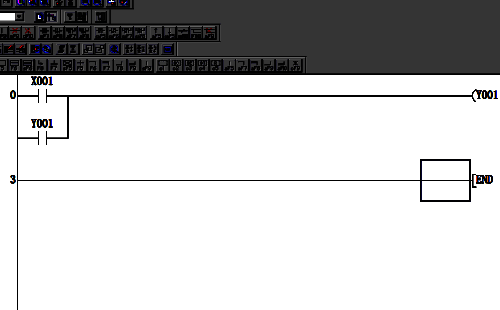

第一步：首先，我们要绘制一个简单的PLC程序。

第二步：为确保程序没有错误，我们在菜单栏依次点击“工具” -> “程序检查”。

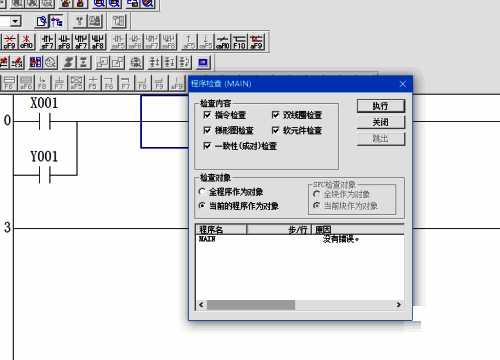

第三步：系统会自动对程序进行检查，这里主要检查梯形图的绘制是否存在错误。确认没有问题后，再进行下一步。

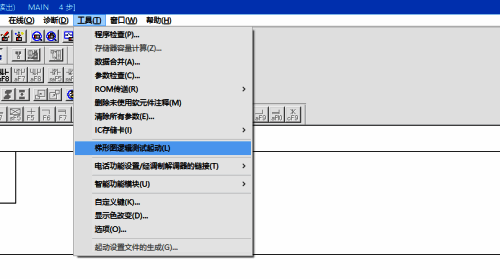

第四步：接着，在菜单栏依次点击“工具” -> “梯形图逻辑测试启动”。

第五步：等待启动完成，此时界面会显示监视状态。

第六步：在元件区域内，右击鼠标并选择“软元件测试”。

第七步：选择“强制取on”，这样就可以闭合元件了。
