三菱PLC编程软件绘制PLC自锁的详细步骤 三菱PLC编程软件如何绘制plc自锁

三菱PLC编程软件是一款专门针对三菱机器设计的专业工具，也是一款功能全面的编程工具。下面将为大家详细介绍使用三菱PLC编程软件绘制PLC自锁的方法，感兴趣的小伙伴快来一起看看吧！

三菱PLC编程软件如何绘制plc自锁

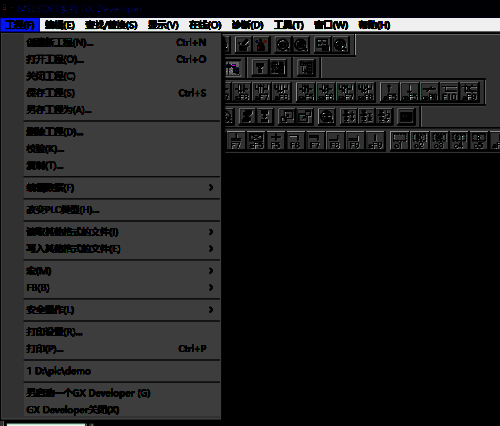

第一步：双击打开三菱PLC编程软件，接着在菜单栏中点击“创建新工程”选项。

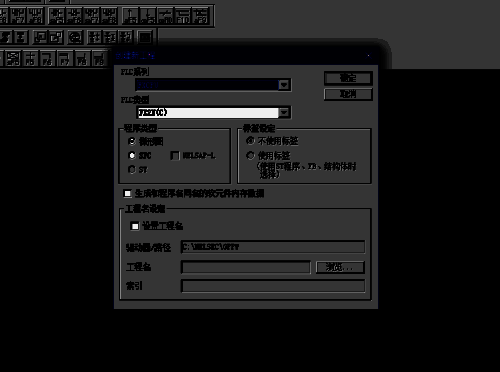

第二步：选择我们要使用的PLC系列和类型。在本示例中，选择fx2n系列，并选择梯形图作为编程方式。

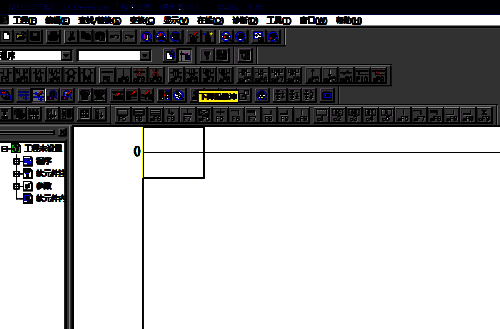

第三步：首先要了解线圈的作用。如果选择常闭线圈，那么在通电之后它会自动断开。我们依据这个原理来进行绘制。

第四步：点击常开触点，将其作为启动按钮的输入点，同时选择线圈作为输出。

第五步：当我们按下x1时，y1会得电。但如果松开x1，y1就会断电。为了解决这个问题，我们可以选择并联一个y1的常开触点。

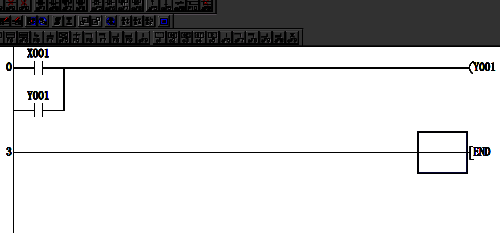

第六步：点击竖线，并联一个y1。此时，按下x1，y1通电，与之并联的y1也会得电并自动闭合，这样y1就会持续得电。
