Creo工程图技巧：轻松实现三维模型转二维图纸

软件功能简介

Creo作为一款功能强大的三维设计工具，广泛应用于工业设计与工程制图领域。随着越来越多用户开始接触并使用该软件进行建模与图纸制作，如何将三维模型导出为标准的二维图纸成为许多新手关注的重点问题。

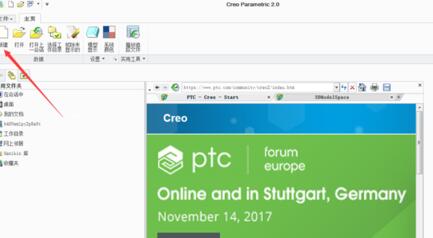

新建工程图操作流程

首先启动Creo软件，点击顶部菜单栏中的“新建”命令，开始创建新的工程图文件。

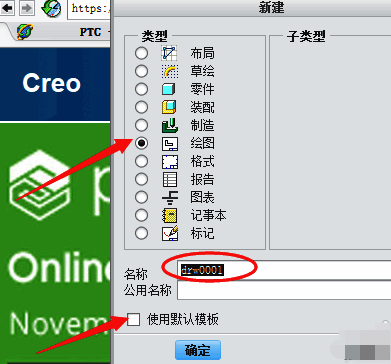

选择绘图模板

在弹出的新建窗口中，选择“绘图”类型，并取消勾选下方的“使用默认模板”选项，随后输入自定义图纸名称以便后续管理。

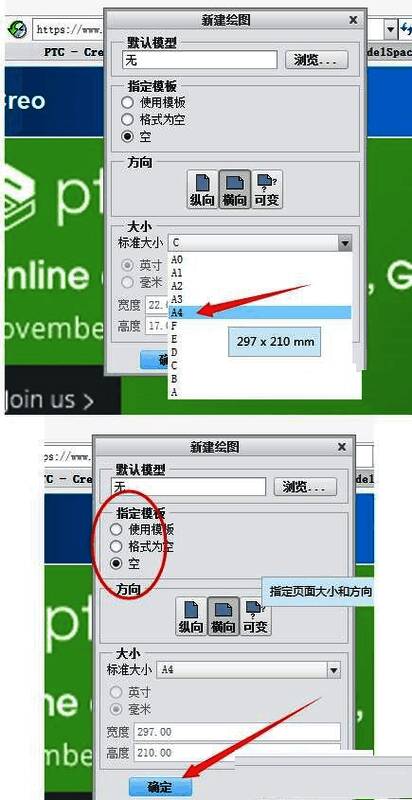

配置工程图模板

根据项目需求，从模板库中选择合适的工程图模板，这一步将决定图纸的格式、视图布局和标注样式等关键要素。

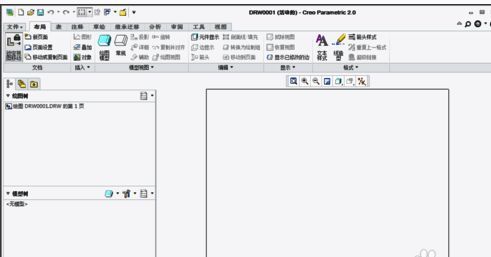

进入工程图编辑界面

完成模板设置后，系统将自动跳转至工程图编辑界面，准备插入三维模型视图。

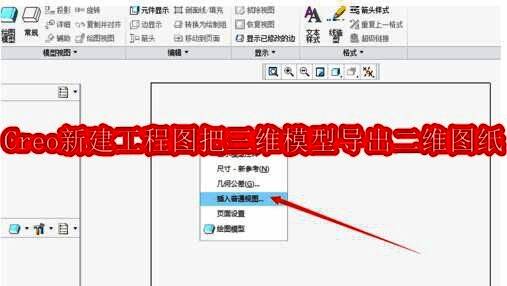

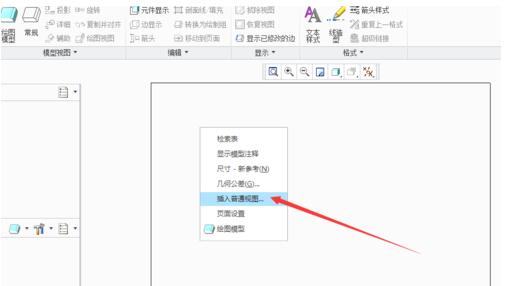

插入普通视图

在图纸空白区域右键点击，选择“插入普通视图”，然后导入所需的三维模型文件。
