AutoCAD画虚线超详细教程！5步轻松搞定，新手必看

AutoCAD虚线绘制全攻略

作为一款专业级的计算机辅助设计（CAD）软件，AutoCAD广泛应用于建筑、工程与制造等领域，其强大的绘图功能支持用户自定义各类线条样式。对于初学者而言，如何在图纸中绘制虚线常常成为操作中的一个小难题。本文将手把手教你使用AutoCAD快速绘制标准虚线，步骤清晰易懂，助你提升绘图效率。

启动软件并进入绘图界面

首先打开AutoCAD程序，确保当前处于“模型空间”或“图纸空间”的绘图环境。这是进行任何绘图操作的基础前提，只有在此状态下才能正确应用线型设置和执行绘图命令。

调用线型管理器

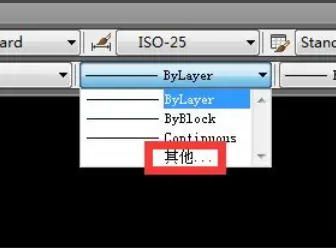

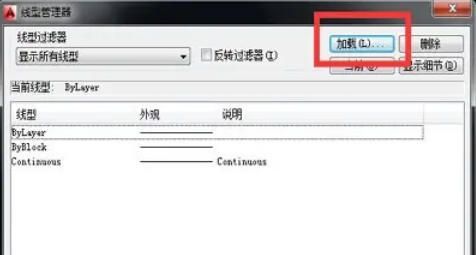

点击顶部菜单栏中的【格式】选项，然后选择【线型】，也可以直接在命令行输入“LINETYPE”后按回车键，快速打开“线型管理器”对话框。接下来点击其中的【加载】按钮，准备添加所需的虚线样式。

选择并加载虚线类型

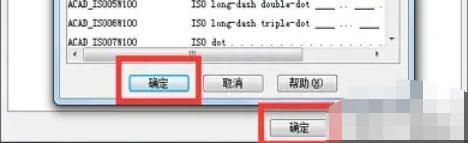

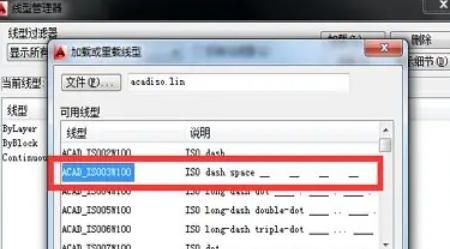

在弹出的“加载或重载线型”窗口中，浏览可用的虚线样式，常见的包括 HIDDEN2、DASHED 等国际通用标准虚线类型。选中所需样式后点击【确定】完成加载，使其出现在线型列表中。

设置所选线型为当前样式

回到“线型管理器”，从列表中选中刚刚加载的虚线类型（例如 HIDDEN2），点击【设为当前】按钮，确认该线型已成为默认绘图样式，最后点击【关闭】退出设置界面。

开始绘制虚线图形

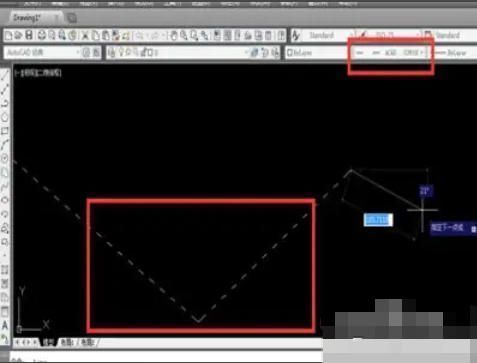

现在可以使用任意绘图工具（如 LINE 直线命令）进行绘制，所有新生成的线条都将自动采用设定好的虚线样式。若发现虚线显示异常（如仍呈实线），可尝试调整视图比例或修改 LTSCALE（线型比例）以获得理想效果。
