Protel99se设置PCB线宽详细教程

软件功能与用户需求解析

Protel99se是一款经典的电子设计自动化（EDA）工具，广泛应用于电路原理图绘制与PCB布局设计。在实际操作中，合理设置PCB线宽是确保电路稳定性和可制造性的关键步骤之一。许多新手用户在使用过程中对如何精确调整线宽存在疑问，本文将为读者提供一套清晰、直观的设置指南。

进入规则设置界面

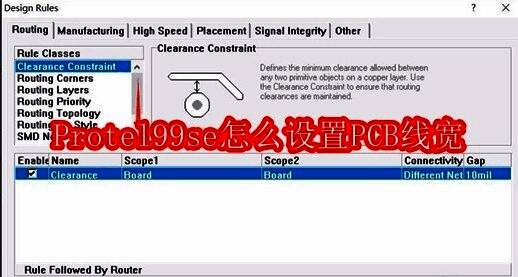

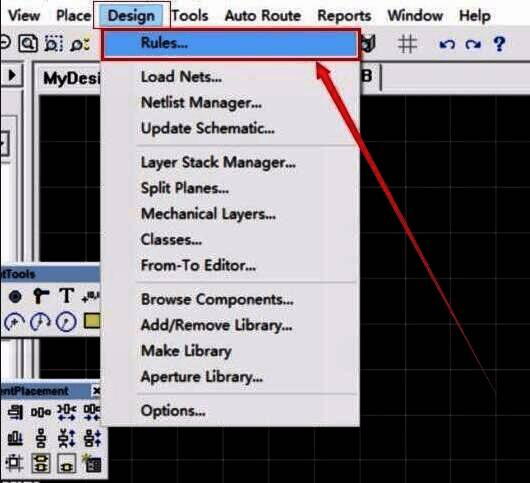

首先，在打开PCB文件后，点击顶部菜单栏中的“Design”选项，随后选择“Rules”，这将引导你进入规则设定的核心界面。该界面集中管理了PCB设计过程中的各类约束条件。

定位线宽设置模块

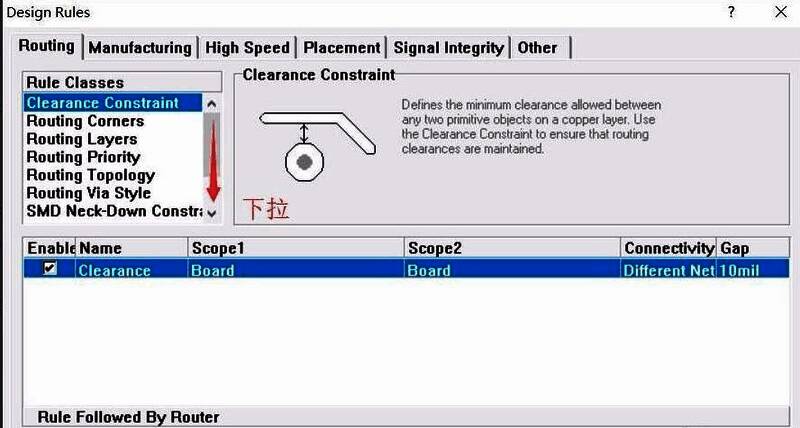

在规则界面中，向下滚动右侧滚动条，直到找到“Width Constraint”选项。该选项专用于定义不同网络信号线的宽度参数。

添加新的线宽规则

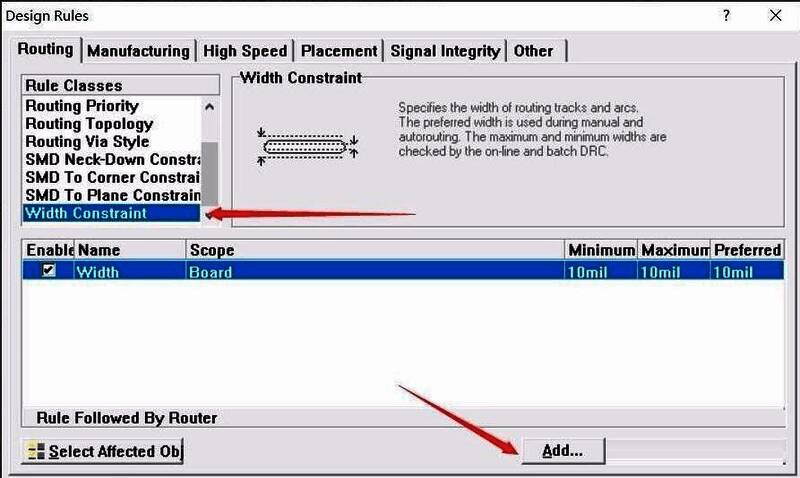

点击选中“Width Constraint”后，鼠标点击“Add”按钮，系统将弹出一个设置窗口，允许用户自定义特定网络的线宽。

设置全局默认线宽

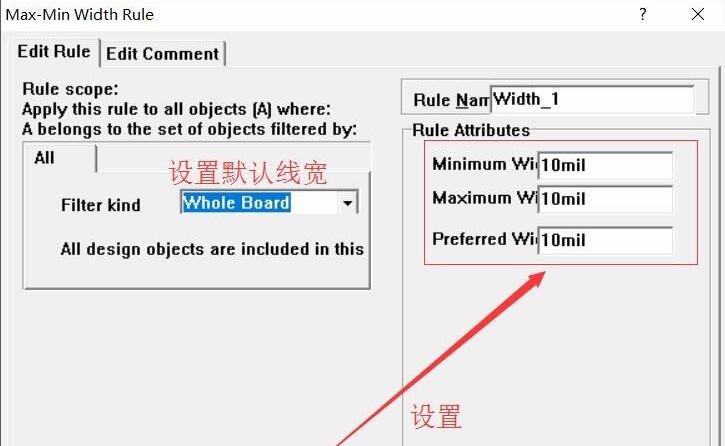

在弹出的窗口中，你可以先选择“Whole Board”选项，它用于设定整个电路板所有未特别指定网络的线宽默认值。

按网络类型定制线宽

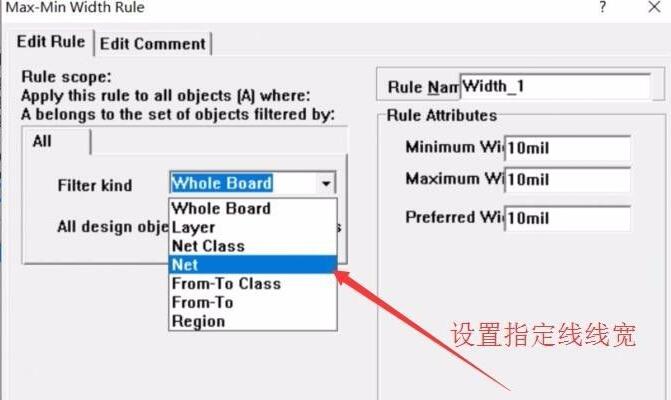

接着，下拉选择“Net”类别，并从中挑选已导入的线路类型，例如GND、VCCD等常用电源或地线网络。这一功能让用户能够根据不同信号特性精细调节线宽。

确认并查看配置信息

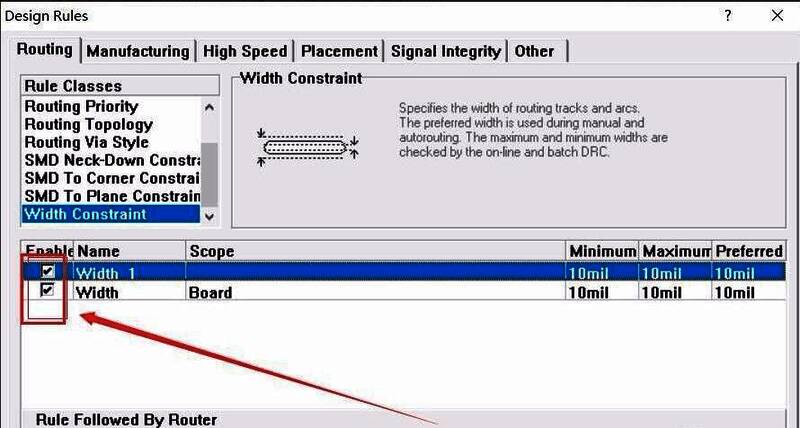

完成设置后，点击“OK”按钮保存更改，系统将自动返回主规则界面。此时，你可以在此界面查看到刚刚添加的线宽规则及其数量，确保所有配置无误。
