问题背景与目标说明

在使用Abaqus进行建模时，很多用户对如何在曲面上打孔感到困惑。本文将为大家详细介绍如何在圆管这样的曲面上创建一个贯穿的六边形孔洞，帮助大家掌握这一实用技能。

构建基础模型

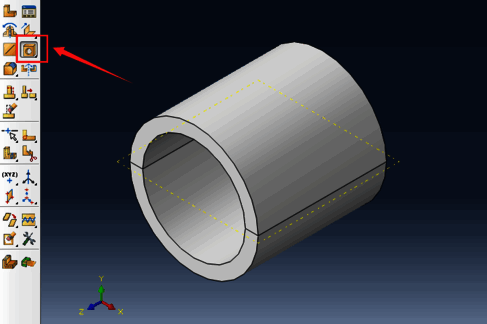

首先，在Part模块中建立一个圆管模型。虽然Abaqus自带的cut功能中包含圆形打孔选项，但该功能无法直接应用于曲面打孔操作，因此需要采用其他方法。

创建自定义孔型截面

接下来，新建一个棱柱结构，其横截面为所需的六边形形状，尺寸需与目标孔洞一致，长度应确保能够穿透圆管壁厚。

装配与位置调整

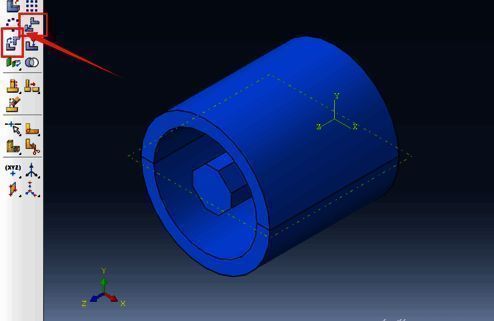

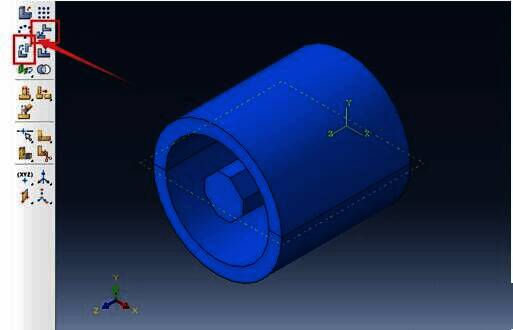

将圆管模型与六边形棱柱模型进行装配，并精确调整两者之间的相对位置，使棱柱准确地对准圆管表面。

执行布尔运算

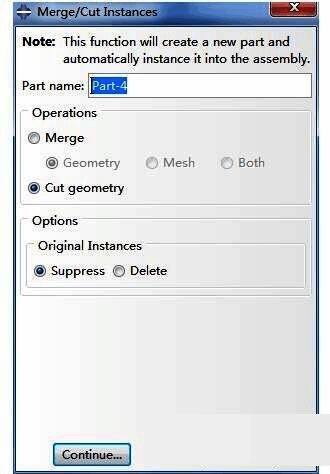

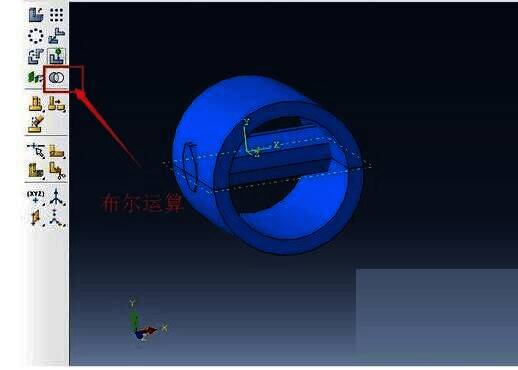

进入布尔运算模块，选择“Subtract”操作，用圆管减去六边形棱柱，从而完成打孔过程。

最终成果展示

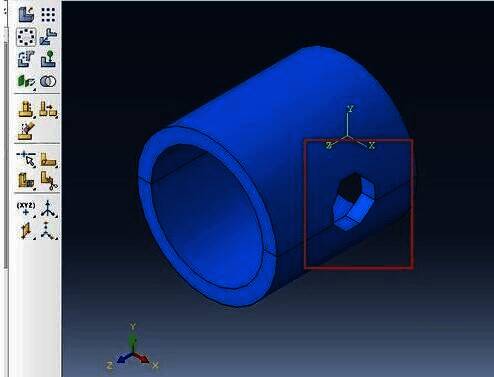

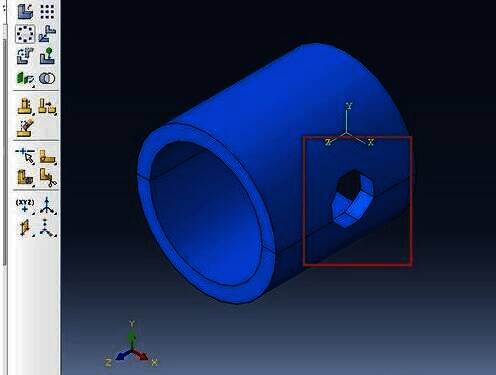

经过上述步骤后，成功在圆管曲面上打出一个完整的六边形孔洞，达到预期目标。
